一、有源音箱：集成化與便捷性的完美結合

有源音箱，顧名思義，是內置功率放大器的音箱系統，涵蓋了多媒體電腦音箱、有源超低音箱以及新興的家庭影院有源音箱等品類。這類音箱因內部配備功放電路，免去了使用者在功放與音箱匹配上的繁瑣考量，能夠便捷地通過較低電平的音頻信號直接驅動。需要強調的是，有源音箱的 “源” 實質指向的是功放，而非簡單理解為電源。畢竟，現實中存在一些雖需插電源卻依然依賴外部功放驅動的音箱。

具體而言，有源音箱在箱體內部集成了與喇叭精準匹配的功放，這些功放專為驅動箱內喇叭而設計，經過精細的匹配調校，能夠高效地推動喇叭發聲，讓使用者無需為功放功率、阻抗匹配等問題煩惱。此外，箱體內還配備了電子分頻器，該分頻器位于放大器前端，可對音頻信號進行預先分頻處理。每臺功放僅需專注于特定頻率段的聲頻信號放大，如此一來，不僅提升了放大器的工作效率，還有助于降低失真，優化音質表現。

傳統的 Hi-Fi 音響系統則有所不同，其各個環節相對獨立，依賴各類連線構建完整的音響體系。在這一系統架構中，音源被細分為數字部分與解碼部分，前者負責輸出數字信號，后者承擔數 / 模轉換任務。功放部分亦被劃分為前置放大器與后級放大器。前置放大器主要肩負信號電壓放大、音量調控、多路音源切換、音調修飾以及阻抗匹配等多功能集成，而后者則專注于功率放大環節，以確保音頻信號具備足夠的能量驅動喇叭發聲。

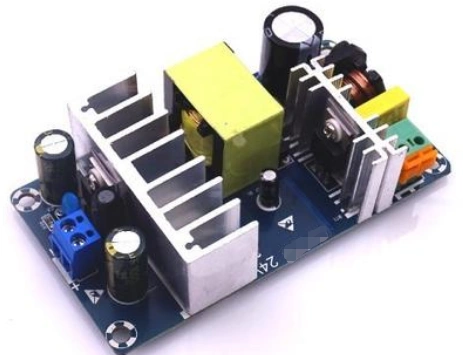

二、升壓型開關電源電路：保護二極管的關鍵作用

在升壓型開關電源電路中，PFC 電感 L 與 MOS 開關管 Q 的協同配合至關重要。當 MOS 開關管 Q 處于導通狀態時，PFC 電感 L 儲存能量；而當開關管截止時，電感 L 兩端感應出右正左負的電壓，借助升壓二極管 D1 將儲存的能量傳遞給大濾波電容進行充電，進而實現能量的輸出。值得注意的是，Boost 升壓 PFC 電感 L 上并聯了一個二極管 D2，該二極管的主要作用在于降低開機瞬間浪涌電壓對電容的沖擊。

每次電源開關接通時，加于電感上的電壓可能是交流正弦波的任意瞬時值。倘若在電源開關接通瞬間恰逢正弦波的最大值峰點附近，那么電感所承受的是一個突變的電壓，這將導致電感 L 產生極大的自感電勢，其值可能達到所加電壓的兩倍以上，并形成較大的電流對后續電容進行充電。這種情況下，輕則引發輸入電路的保險絲熔斷，重則造成濾波電容及斬波開關管 Q 的擊穿損壞。

而通過設置保護二極管 D2，在電源接通瞬間，D2 導通并對電容 C 充電，從而顯著減小流過 PFC 電感 L 的電流，使得產生的自感電勢也大幅降低，進而減少對濾波電容和開關管的危害以及保險絲熔斷的風險。盡管也有觀點認為其作用是減少浪涌電壓對升壓二極管的沖擊，通過分流一部分 PFC 電感和升壓二極管支路的電流，對升壓二極管起到保護作用，但這些解釋存在一定的爭議。

實際上，PFC 電路中大的儲能濾波電容 C 與 PFC 電感 L 是串聯連接的。由于電感 L 上的電流無法突變，PFC 電感本身對大濾波電容 C 的浪涌電流具有一定的限制作用，并不會出現如觀點所述的 “電源開關接通瞬間電感 L 上產生極大的自感電勢時電容的充電情況”。這是因為自感電勢的方向是左正右負，這一觀點在邏輯上存在疑問。當并聯保護分流二極管 D2 之后，由于該支路未受電感限制，反而可能對濾波電容造成更大的沖擊。實踐結果也表明，去除二極管 D2 后，電容 C 上的浪涌沖擊反而有所減小。
