雙極結型晶體管：結構特性與放大功能解析
雙極結型晶體管（BipolarJunctionTransistor，BJT），即半導體三極管，是一種將兩個PN結通過特定工藝結合在一起的電子器件，主要包括PNP和NPN兩種結構形式。
一、雙極結型晶體管的結構組成

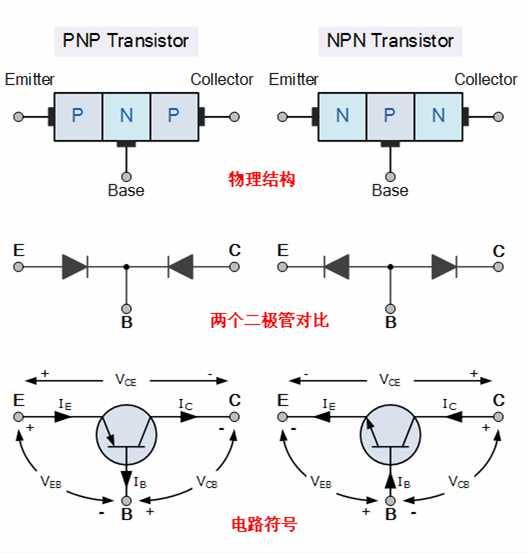

一個典型的雙極結型晶體管由三個不同摻雜的半導體區域構成，即發射極區域、基極區域和集電極區域。在NPN型晶體管中，這三個區域依次為N型、P型和N型半導體；而在PNP型晶體管中，則依次為P型、N型和P型半導體。每個半導體區域都引出一個引腳，分別用E（Emitter，發射極）、B（Base，基極）和C（Collector，集電極）來表示。這種獨特的結構設計使得雙極結型晶體管能夠?qū)崿F(xiàn)電流的控制與放大功能。
二、雙極結型晶體管的工作原理
雙極結型晶體管是一種電流控制器件，能夠調節從發射極流向集電極的電流量，且該電流量與施加在基極的偏置電壓成正比，類似于電流控制開關。具體來說，基極流入的小電流可以控制集電極形成更大的電流，這是晶體管動作的基礎。PNP和NPN兩種類型的晶體管工作原理基本一致，主要區別在于偏置方向和電源極性不同。電路符號中的箭頭表示基極和發射極之間常規電流的方向，箭頭始終從正P型區域指向負N型區域，與標準二極管符號相同。
三、雙極結型晶體管的放大作用
（一）結構基礎

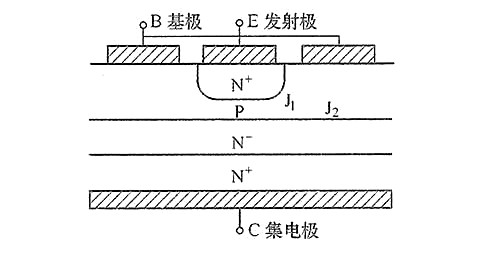

雙極結型晶體管具有三個引出極：集電極（C）、發射極（E）和基極（B），其中基極位于中間。其放大作用主要依賴于發射極電流能夠通過基區傳輸?shù)竭_(dá)集電區。為了實現這一傳輸過程，需要滿足內外部條件。內部條件要求發射區雜質濃度遠大于基區雜質濃度，同時基區厚度要很小；外部條件則要求發射結正向偏置（加正向電壓），集電結反偏置。
根據工作頻率、功率以及半導體材料等不同，BJT可分為多種類型，如高頻管、低頻管，小、中、大功率管，硅管和鍺管等。常見的放大電路形式包括共發射極、共基極和共集電極放大電路。
（二）放大原理
電流放大：當在發射極施加小信號電流時，發射結的正偏和集電結的反偏使得大量電子和空穴注入基區，并最終通過集電極輸出放大的電流，從而實現電流放大功能。
電壓放大：雖然BJT主要用于電流放大，但通過反饋電路等適當?shù)脑O(shè)計，也可以利用其電流放大特性來實現電壓放大，進而調節輸出電壓。
功率放大：BJT可用于功率放大，通過合理的偏置和負載設計，能夠在大信號下工作，提供較高的輸出功率，滿足不同功率需求的電路應用。
