12V轉220V逆變器電路解析
一、電路組成與工作原理

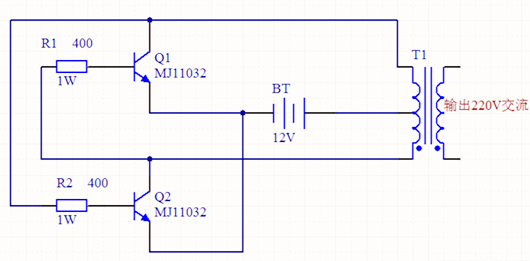

該12V轉220V逆變器電路設計簡潔實用，主要由兩個三極管、兩個電阻、一個變壓器構成。電路通電后，輸出端可產生交流電，能夠驅動220V白熾燈等設備。
（一）初始導通狀態

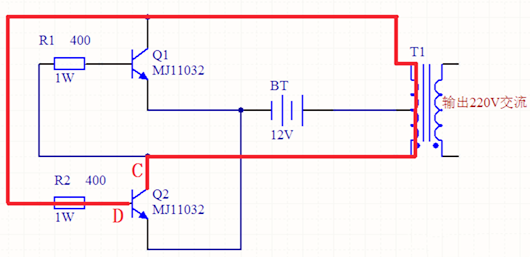

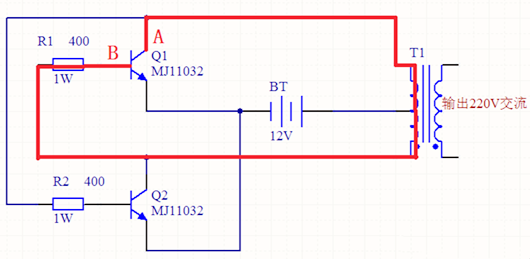

通電瞬間，對于三極管Q1，其集電極（A點）直接與電源正極相連，基極（B點）通過一個大功率電阻與電源正極相連，滿足導通條件。同理，三極管Q2的集電極（C點）與電源正極相連，基極（D點）也通過大功率電阻與電源正極相連，同樣滿足導通條件。
（二）導通與截止的動態過程
由于實際應用中兩個三極管的特性不可能完全相同，假設Q1率先導通。電流從電源正極流出，經變壓器和Q1回到電源負極。Q1導通后迅速進入飽和狀態，集電極與發射極之間的壓降降至約0.3V，導致A點電位下降，進而B(niǎo)點電位也隨之降低。由于Q1導通時發射極與基極之間的正偏壓降約為0.7V，此時0.3V的壓降無法維持其導通狀態，Q1逐漸截止。
隨著Q1截止，Q2的基極和集電極電位上升。當達到Q2的導通條件時，Q2導通，電流從電源正極流出，經變壓器和Q2返回電源負極。同樣地，Q2導通后進入飽和狀態，集電極與發射極壓降降至約0.3V，基極電位降低，隨后Q2截止。
（三）震蕩與變壓
Q1和Q2如此反復循環，輪流導通與截止，形成了交流電。該交流電通過變壓器升壓，最終在輸出端得到約220V的電壓。實驗中，連接220V白熾燈泡后，燈泡可正常發光，表明電路輸出穩定。

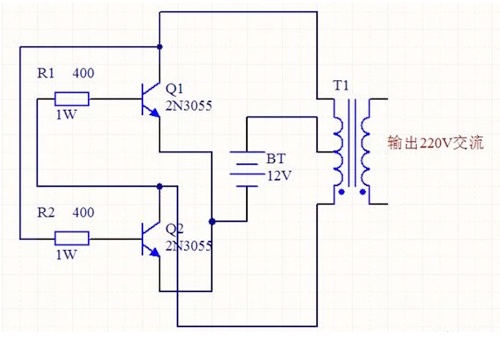

二、基于2N3055三極管的優化設計
采用功率較大的2N3055三極管，可提升電路的輸出功率。電路中使用的電阻建議選擇功率較大的型號，當前常見的1/4W電阻通過并聯方式可滿足要求，通常四個1/4W電阻并聯阻值約為400Ω。
三、電路特性與注意事項
此電路本質上是一個震蕩電路，將直流電轉換為交流電，再經變壓器升壓至220V。盡管輸出波形可能未達到電網標準，但對于驅動普通白熾燈泡等負載已綽綽有余。
（一）電阻配置
電路中的電阻采用四個1/4W電阻并聯，然而，若搭配低功率變壓器，這種高功率電阻配置略顯過剩。在完成電氣連接并仔細檢查無誤后即可通電。需特別注意，輸出端電壓已超出安全范圍，操作時務必采取安全措施。
（二）通電測試
通電后，可聽到信號震蕩聲，使用萬用表測量輸出電壓，本設計中測得電壓為211V，且運行穩定。
四、總結
該12V轉220V逆變器電路以其簡單高效的特性，適用于基礎電力轉換需求。通過合理選擇元件參數和嚴格的安全操作，可為各類220V設備提供穩定的電力支持。
