（一）電路結構概述

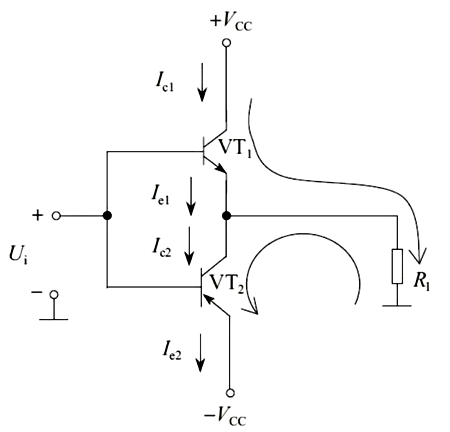

雙電源互補對稱功率放大器（OCL 電路）主要由 NPN 型晶體管 VT1、PNP 型晶體管 VT2 以及負載構成，其工作依賴于兩組幅值相等且極性相反的正負電源。該電路中，輸入信號 Ui 從 VT1 與 VT2 的基極輸入，而負載一般用電阻 Rl 表示。其中，VT1 稱為上功率輸出管，VT2 稱為下功率輸出管。

（二）工作原理詳解

當輸入信號電壓處于正半周時，VT1 會正向導通，與此同時 VT2 截止。此時，正電源 +VCC 通過 VT1 的集電極 - 發射極結（c-e 結），經負載 Rl 形成回路，于是在負載 Rl 上能夠獲取到放大后的正半周信號。反之，當輸入信號電壓處于負半周時，VT1 截止，VT2 則正向導通。此時，負電源 - VCC 經負載 Rl 與 VT2 的發射極 - 集電極結（e-c 結）流向負電源，進而在負載 Rl 上得到放大的負半周信號。正負半周信號在負載 Rl 上相互疊加合成完整的全波信號。該電路被命名為互補對稱電路，正是因為 VT1 和 VT2 交替工作，二者相互補充，共同實現了對輸入信號的完整放大。

二、雙電源供電 BTL 音頻功放電路

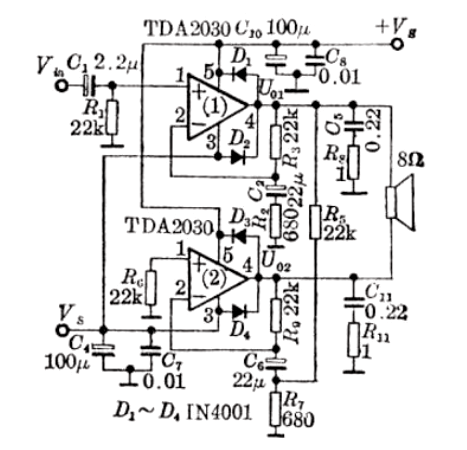

雙電源供電 BTL 音頻功率放大器的典型構成是采用兩塊 TDA2030 芯片搭建而成的 BTL 功放電路。其中，TDA2030（1）被配置為同相放大器。輸入信號 Vin 經交流耦合電容 CI 輸入至同相輸入端（①腳）。該電路的交流閉環增益計算公式為 Kvc① = 1 + R3/R2，通常情況下，當 R3 和 R2 取適當值時，交流閉環增益約為 30dB 左右。同時，R3 還在電路中起到構成直流全閉環組態的作用，這一設計有助于確保電路的直流工作點穩定，從而保障整個音頻功放電路的穩定運行與信號的精準放大。
