MOS管工作狀態判斷指南
一、萬用表測試法
二極管測試檔測量：將萬用表調至二極管測試檔，對于NMOS管，紅表筆接源極（S），黑表筆接漏極（D），測量正向偏置電壓；交換表筆位置測反向偏置電壓。PMOS管則表筆連接方式相反。對比實測電壓值與數據表，判斷MOS管是否正常工作。
電阻測試：當柵極無觸發脈沖時，漏源電阻應很大。用萬用表歐姆檔測漏極（D）和源極（S）間電阻，若遠大于數據表典型值，MOS管可能存在故障。
連續性測試：利用數字萬用表連續性模式，聽蜂鳴器聲音判斷連通性。表筆接漏極（D）和源極（S），蜂鳴器響表明故障，靜音則狀態良好。
二、組裝測試電路
搭建簡單測試電路，模擬MOS管實際工作環境，更直觀地評估其工作狀態，反映其在真實電路中的性能表現。

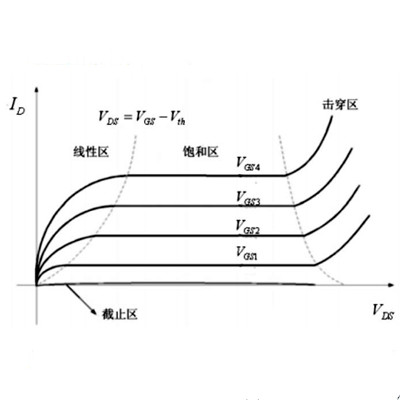

三、MOS管的三個工作狀態
截止狀態：當柵源電壓（VGS）小于閾值電壓（VGS.TH）時，MOS管處于截止狀態，漏極電流（ID）很小，相當于不導通。
線性區：當VGS大于VGS.TH，且漏源電壓（VDS）小于VGS-VGS.TH時，MOS管導通并工作在線性區，可等效為線性電阻，漏極電流（ID）隨VDS增大而線性增加。
飽和區：當VGS大于VGS.TH，且VDS大于VGS-VGS.TH時，MOS管導通并工作在飽和區，可等效為電壓控制的電流源，漏極電流（ID）幾乎不隨VDS變化，達到最大值。
對于PMOS管，電壓和電流方向與NMOS管相反。不同類型的MOS管（如增強型或耗盡型）工作狀態和特性也存在差異。
四、工作狀態判斷總結（以NMOS為例）
截止區：Vgs<Vth（開啟電壓）。
變阻區：Vgs>Vth且Vds<Vgs-Vth，溝道暢通，相當于導體，阻值受Vgs控制。
飽和區（恒流區）：Vgs>Vth且Vds>Vgs-Vth，Vds增加時Id幾乎不再變，處于受控恒流狀態。
通過以上方法和對工作狀態的理解，可準確判斷MOS管的工作情況，為電路設計、調試和維修提供有力支持。
