TVS瞬態抑制二極管（Transient Voltage Suppressor，簡稱TVS）作為關鍵的半導體保護器件，廣泛應用于電子設備中，用于防止因瞬態電壓沖擊導致的設備損壞。本文將深入解析TVS二極管的工作原理、關鍵參數、應用場景及選型注意事項，幫助工程師更好地理解和應用這一重要元件。
一、TVS瞬態抑制二極管的工作原理
TVS二極管基于PN結的雪崩擊穿效應實現電壓抑制。其工作過程如下：
雪崩擊穿效應
在正常工作條件下，TVS二極管處于高阻抗狀態，不影響電路運行。當外部電壓超過其擊穿電壓時，PN結迅速進入雪崩擊穿狀態，形成低阻抗通道，將瞬時高電壓迅速導向地面，保護敏感元件。
快速響應特性
TVS二極管的響應時間通常在皮秒至納秒級別，能夠在瞬間捕捉到電壓尖峰并立即導通，確保設備免受瞬態電壓沖擊。
二、抑制電壓瞬變的關鍵參數
擊穿電壓（VBR）
TVS二極管開始導通的電壓閾值。選擇合適的擊穿電壓可以確保在正常工作電壓下器件不會誤動作，但在異常瞬態電壓出現時能迅速介入保護。
鉗位電壓（VC）
TVS二極管在導通狀態下能夠將瞬態電壓限制的最大值。鉗位電壓越接近正常工作電壓，保護效果越好。
峰值脈沖電流（IPP）
表示TVS二極管在擊穿時能夠承受的最大瞬態電流容量。峰值脈沖電流越大，器件的抗沖擊能力越強。
反向漏電流（IR）
TVS二極管在反向偏置時的漏電流較小，有助于減少能量消耗并提升器件的穩定性。
三、TVS二極管的應用場景
電源保護
TVS二極管廣泛應用于直流和交流電源輸入端，防止雷擊、電涌等瞬態干擾，保障電源系統的穩定運行。
通信接口保護
在以太網、USB、HDMI等高速通信接口中，TVS二極管可有效抑制靜電放電（ESD）和浪涌電流，防止信號失真和設備損壞。
汽車電子系統
在現代汽車中，TVS二極管用于保護車載電路免受負載突變、電感反沖等瞬態電壓的影響，確保電子控制單元（ECU）的穩定運行。
工業控制設備
在工業自動化和控制系統中，TVS二極管可有效防護電磁干擾（EMI）和電壓尖峰，確保設備長期穩定運行。
四、選擇TVS二極管的注意事項
電壓匹配
選擇擊穿電壓略高于正常工作電壓的TVS二極管，避免誤觸發保護。
功率承受能力
根據應用環境的浪涌電流大小，選擇適當?shù)姆逯得}沖電流規格，確保器件不會因過載而損壞。
低電容設計
對于高速數據線保護，優選低電容TVS二極管，以減少信號失真和傳輸損耗。

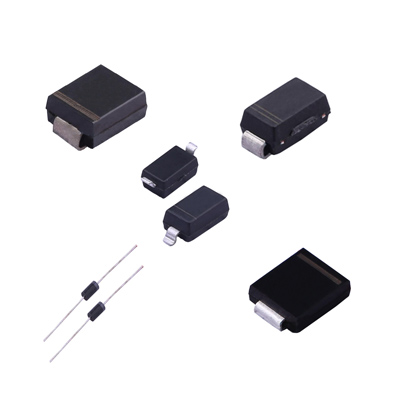

封裝形式
根據實際安裝空間和散熱需求選擇合適的封裝形式，常見的有SMD（表面貼裝）和DO（軸向引線）封裝。
五、總結
TVS瞬態抑制二極管憑借其快速響應、低阻抗、高可靠性等優點，成為電子設備防護中不可或缺的關鍵元件。通過合理選擇和應用，TVS二極管能夠有效抑制各種瞬態電壓干擾，保障電路系統的穩定性和安全性。理解其工作原理和特性，有助于工程師在設計電路時實現更高效、更可靠的防護方案。
