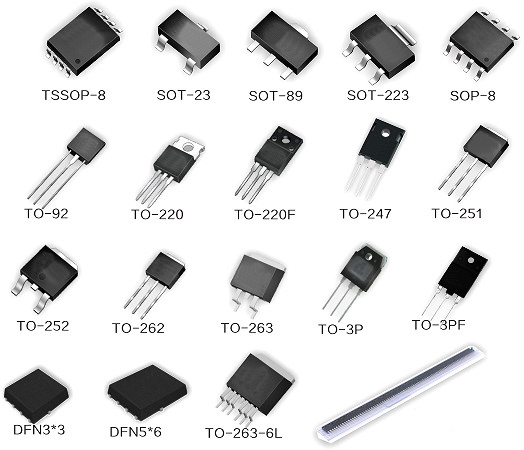

場效應管（Field-Effect Transistor, FET）作為電壓控制型半導體器件，通過柵極電場精準調節導電溝道特性，實現電流的動態控制。其高輸入阻抗、低功耗及快速響應特性，使其在電源管理、電機驅動、通信系統等領域廣泛應用。本文從物理機制、控制模式及工程選型三方面展開分析。

一、電流控制的核心機制

場效應管的電流控制基于柵極電壓-溝道電導率耦合效應，以N溝道增強型MOSFET為例（結構如圖1）：

截止狀態（V_GS < V_th）：

柵極電壓未達閾值電壓（V_th，通常0.7-5V），P型襯底與柵極間未形成反型層，漏源極間無導電通道，電流I_DS≈0。

線性區（V_GS > V_th，V_DS < V_GS - V_th）：

柵極正電壓吸引電子形成N型導電溝道，I_DS與V_DS呈線性關系，溝道電阻由柵壓控制。此時I_DS≈μ_n·C_ox·(W/L)·[(V_GS - V_th)V_DS - 0.5V_DS²]，其中μ_n為載流子遷移率，C_ox為柵氧電容，W/L為溝道寬長比。

飽和區（V_DS ≥ V_GS - V_th）：

漏極端溝道夾斷，I_DS僅受V_GS控制，滿足I_DS(sat)=0.5·μ_n·C_ox·(W/L)·(V_GS - V_th)²，實現恒流輸出。

控制特性對比：

增強型MOSFET：需V_GS > V_th開啟，適合安全關斷設計（如電源開關）。

耗盡型MOSFET：默認導通，通過負V_GS關斷，適用于常開電路（如信號旁路）。

二、關鍵參數與設計考量

閾值電壓（V_th）：

決定器件開啟的最小柵壓，需根據驅動電路電平匹配（如3.3V系統選V_th≤2V的MOS管）。

跨導（g_m）：

反映柵壓對漏極電流的控制靈敏度，g_m=∂I_DS/∂V_GS，高頻應用需選擇g_m>1S的型號。

導通電阻（R_DS(on)）：

直接影響功耗，大電流場景（如電機驅動）需選R_DS(on)<10mΩ的功率MOSFET，并配合散熱設計。

柵極電荷（Q_g）：

決定開關速度，Q_g越低，開關損耗越小（如5G基站選Q_g<30nC的射頻MOSFET）。

三、典型應用場景與選型策略

開關電源（Buck/Boost電路）：

控制要求：高頻切換（100kHz-2MHz）、低導通損耗。

選型方案：采用同步整流拓撲，上管選PMOS（如AO4435，V_GS=-10V時R_DS(on)=18mΩ），下管選NMOS（如AOD484，R_DS(on)=7mΩ@10V）。

電機驅動（H橋電路）：

控制要求：耐高壓（≥48V）、抗浪涌（I_peak>50A）。

選型方案：選用SiC MOSFET（如C3M0065090D，V_DS=900V，R_DS(on)=65mΩ），支持150℃高溫運行。

射頻前端（PA模塊）：

控制要求：高線性度、低噪聲系數（NF<1dB）。

選型方案：GaN HEMT器件（如QPD1010，f_T=30GHz），適用于5G毫米波頻段。

四、技術演進與挑戰

材料創新：

SiC/GaN MOSFET：耐壓提升至10kV以上，開關速度較硅器件快10倍，用于新能源車載充電機（OBC）及直流快充樁。

結構優化：

FinFET/GAA FET：3D溝道設計將電流密度提升3倍，支撐3nm以下先進制程芯片。

智能集成：

DrMOS模塊：將驅動IC與MOSFET封裝集成，減少寄生電感，開關頻率可達5MHz。

結語

場效應管的電流控制本質是通過柵壓調制溝道電導，其性能與材料、結構及封裝工藝緊密相關。工程師需結合應用場景的電壓、頻率及散熱條件，綜合評估V_th、R_DS(on)等參數，以實現效率與可靠性的最優平衡。隨著寬禁帶半導體的普及，場效應管將在高壓、高溫場景中進一步拓展應用邊界。
