射頻（RF）電路作為電子工程的關鍵領域，主要負責無線電波的發射、接收與處理工作。在當下無線通信技術迅猛發展的大背景下，對RF電路的設計水平以及性能表現提出了愈發嚴苛的要求。而場效應管（FET）憑借其出色的高頻率響應能力、低噪聲水平以及良好的線性度等優勢，在RF電路里發揮著愈發關鍵的作用。
場效應管的工作原理其實并不復雜，它是基于半導體材料中的一種物理現象：通過改變電場來調控載流子（即電子或空穴）的流動情況。在FET里，主要是借助調整柵極電壓來達成對源極和漏極之間電流的控制。FET的優勢十分明顯，像高輸入阻抗、低噪聲以及良好的線性特性等，這些都使其成為RF電路的理想之選。
FET在RF電路中的運用場景十分廣泛：
低噪聲放大器方面
在RF通信系統里，接收到的信號往往十分微弱，這就需要借助低噪聲放大器（LNA）來對信號進行放大處理，同時又不能引入額外的噪聲。FET由于具備高輸入阻抗以及低噪聲的特性，自然成為了LNA的不二之選。在設計LNA的過程中，通常會將FET的柵極接地，源極充當輸入端，漏極則作為輸出端，而漏極電流則是由柵源電壓來控制的。
混頻器領域
混頻器是RF電路中用于將兩個不同頻率的信號進行混合，進而產生新頻率信號的重要組件。FET混頻器則是利用了FET的非線性特性來實現信號的混頻操作。在混頻器的設計環節，F(xiàn)ET的柵極一般被用作輸入端，而漏極和源極則用于輸出信號。
射頻開關功能
FET還可以充當射頻開關的角色，用以控制信號的通斷情況。由于FET的導通和截止?fàn)顟B(tài)能夠通過柵極電壓實現快速切換，所以FET開關具備快速的響應時間以及較低的插入損耗等優點。
功率放大器應用
在RF功率放大器中，F(xiàn)ET因擁有高功率容量以及良好的線性度等特性而被廣泛采用。尤其是在一些高功率的應用場景下，F(xiàn)ET能夠提供高效的功率放大效果，同時還能確保信號的完整性不受影響。
不過，盡管FET在RF電路中有著諸多優點，但在設計過程中也會遇到一些挑戰：
寄生效應問題
在高頻應用場合，F(xiàn)ET的寄生電容和電感可能會對電路性能產生不良影響，這就需要通過精確的電路布局以及設計手段來盡可能地減小這些寄生效應。
熱管理難題
高功率FET在工作時會產生大量的熱量，這就需要采取有效的熱管理策略，以維持器件的工作溫度在一個合理的范圍內。
匹配網絡設計挑戰
為了實現最佳的性能表現，F(xiàn)ET需要與外部電路進行精確匹配，這通常會涉及到一些復雜的匹配網絡設計工作。
總的來說，場效應管憑借著其獨特的電氣特性，在RF電路中得到了廣泛的應用。隨著無線通信技術的不斷進步，F(xiàn)ET在RF電路設計中的重要性也將持續提升。

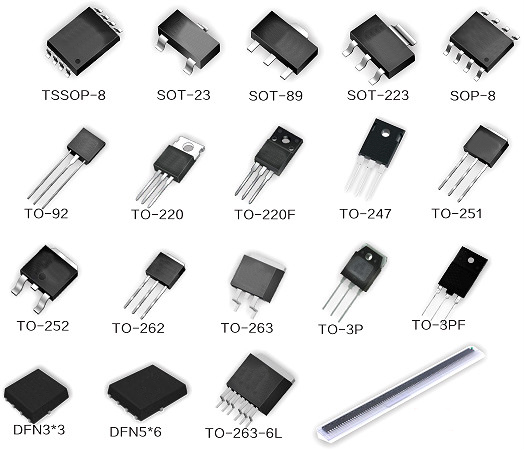

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
