雙極晶體管有兩種類型：NPN型和PNP型。NPN型產品涵蓋低耐受電壓到高耐受電壓產品。耐受電壓為400V或以下的PNP型產品，特別是耐受電壓為200V或以下的PNP型產品是主流產品。
它們有放大功能，可以將小信號轉換成大信號。集電極電流IC與基極電流IB(IC/IB)之比稱為直流電流增益，用hFE表示。
當小電流(IB)從基極流向發射極時，電流IBx hFE從集電極流向發射極。

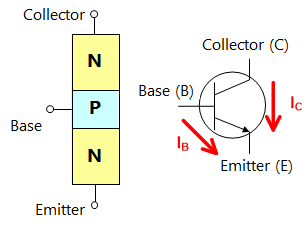

圖3-1(a)NPN晶體管的符號與結構

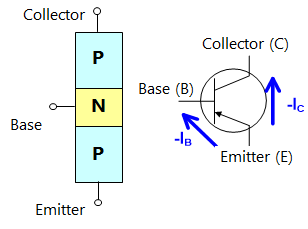

圖3-1(b)PNP晶體管的符號與結構
BJT是由基極電流驅動的電流驅動器件。
NPN晶體管的操作
基極電流：從基極到發射極的電流
集電極電流：從集電極到發射極的電流
PNP晶體管的操作
基極電流：從發射極到基極的電流
集電極電流：從發射極到集電極的電流
