肖特基二極管定義
肖特基二極管，是一種具有低正向壓降和非常快速的開關動作的半導體二極管。當電流流過肖特基二極管時，肖特基二級管端子上有一個小的電壓降。普通二極管的電壓壓降在0.6V-1.7V之間，而肖特基二極管的電壓降通常在0.15V-0.45V之間。這種較低的電壓降提供了更好的系統效率和更高的開關速度。
在肖特基二極管中，半導體和金屬之間形成了一個半導體-金屬結，從而形成了肖特基勢壘。N型半導體作為陰極，金屬側作為二極管的陽極。這種肖特基勢壘導致低正向電壓降和非?？焖俚拈_關。

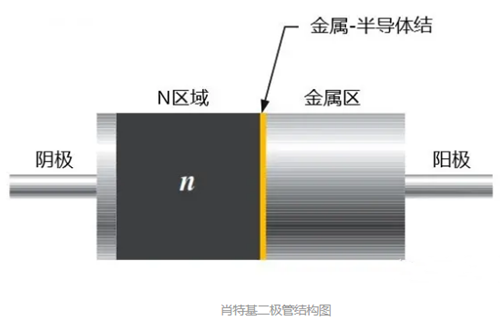

肖特基二極管是通過將摻雜的半導體區域（通常是N型）與金屬（例如金、銀、鉑）連接起來而形成的。不是PN結，而是金屬-半導體，如下圖所示。
肖特基二極管工作原理
通過控制電子流的方向來控制電路中的電流。當一個正向電壓施加到二極管的基極時，電子就會從基極流向集電極，從而使電路中的電流流動。當施加的電壓超過一定的閾值時，二極管就會失去控制作用，電路中的電流就會停止流動。
肖特基二極管好壞檢測方法
肖特基二極管的好壞可以通過測量其飽和電流和飽和電壓來判斷。飽和電流是指在飽和電壓下，二極管的電流值；飽和電壓是指在飽和電流下，二極管的電壓值。如果這兩個值都在正常范圍內，則說明肖特基二極管是好的。除此之外，我們還可以用儀器試試。
1）用指針式萬用表檢測。將萬用表置于“R×1”檔進行檢測，將黑色表筆連接到正極，將紅色表筆連接到負極。正常時，正向電阻值為2.5?3.5Ω，反向電阻值為無窮大。如果測得的正向和反向電阻值均無窮大或接近于0，則意味著肖特基二極管已開路或已被擊穿損壞。
2）用數字萬用表檢測。將萬用表放在二極管檔上并測量兩端肖特基二極管的正向和反向電阻值。正常時，其正向電阻值（紅色表筆接到正極）為2.5-3.5Ω，反向電阻值為無窮大。如果測得的正向和反向電阻值均無窮大或接近于0，則意味著肖特基二極管已開路或已被擊穿損壞。
肖特基二極管怎么測量好壞
1. 使用萬用表：將萬用表選擇到二極管測試模式，一般是二極管測試（Diode test）模式或者正向電壓（Forward voltage）模式。確保萬用表的正負極正確連接到二極管的正負極。
2. 測量正向電壓降：將測試針觸碰到二極管的兩個引腳上，注意正負極的正確連接。如果測試結果顯示一個正向電壓值，比如0.2V-0.7V之間（具體數值取決于二極管型號），則說明二極管正常。如果顯示為無窮大或開路，則可能說明二極管存在開路或損壞。
3. 測量反向漏電流：將測試針觸碰到二極管的兩個引腳上，仍然保持正確的連接。在反向電壓下，觀察萬用表的讀數。如果讀數非常低，接近于零，則說明二極管反向漏電流很小，正常工作。如果讀數很高，接近于無窮大，則說明二極管可能存在漏電或損壞。
4. 根據規格書比對：查看二極管的規格書或數據表，確保測量結果與規格書中的參數相符。比如正向電壓降、額定電流等。
在測量肖特基二極管時，確保測試環境安全，避免過高的電壓或電流對測量設備和二極管造成損壞。
