直流穩壓器的類型
低壓直流穩壓器
對于低直流輸出電壓（高達 50V），可以單獨使用齊納二極管，也可以使用齊納二極管和晶體管。這種電源稱為晶體管電源。晶體管電源只能提供較低的穩定電壓，因?yàn)?VCE 的安全值約為 50 V，如果將其增加到該值以上，則可能會發生結擊穿。
高壓直流穩壓器
對于大于 50 V 的電壓，輝光管與真空管放大器一起使用。這種電源通常稱為電子管電源，廣泛用于真空閥的正確操作。
直流穩壓器電路圖

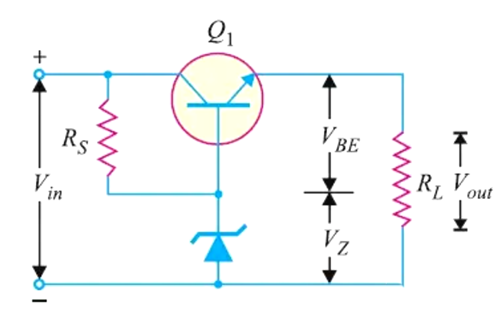

晶體管串聯穩壓電路圖

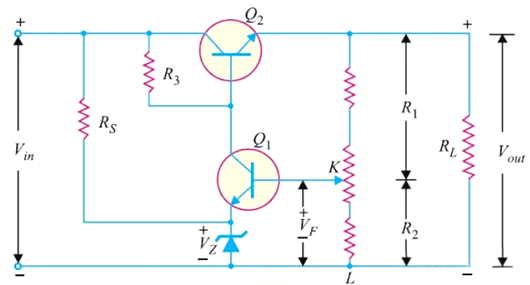

串聯反饋穩壓器電路圖

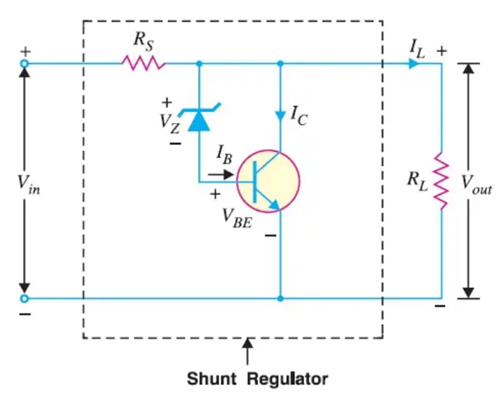

晶體管并聯穩壓器電路圖

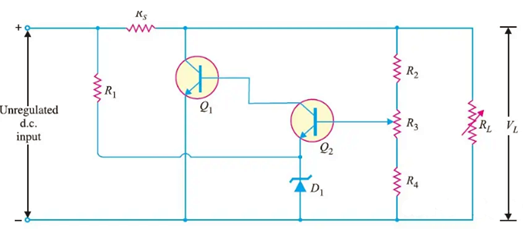

并聯反饋穩壓器電路圖

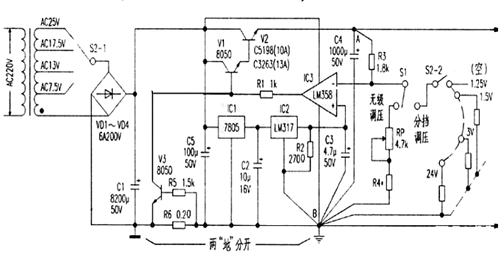

大電流可調穩壓電源電路
一款帶電壓比較器的高穩定度大電流直流穩壓電路。主要由電源變壓、整流濾波、基準源電路、電壓比較、復合功率調整、過流保護電路等幾部分組成。

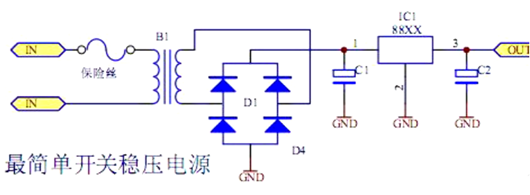

開關穩壓電源電路圖
