導通、截至、飽和條件
電流關系:IE=IC+IB
當VE>VB>VC時,即發射極正偏,集電極反偏,三極管處于放大狀態;
當VE>VC>VB時,即發射極正偏,集電極正偏,三極管處于飽和狀態;
當VB>VE>VC時,即發射極反偏,集電極反向,三極管處于截止?fàn)顟B(tài);

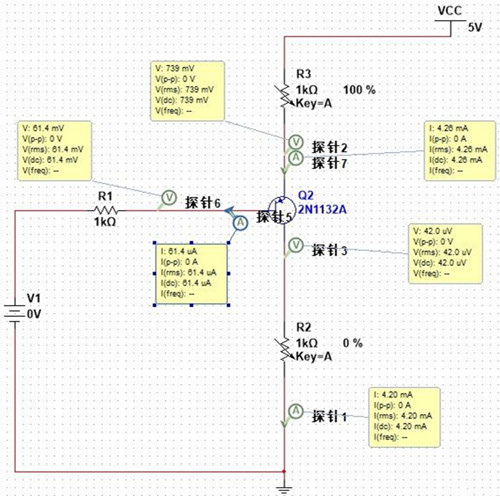

pnp放大狀態：
放大區：發射結正偏,集電結反偏
Ub<Ue，Ub>Uc

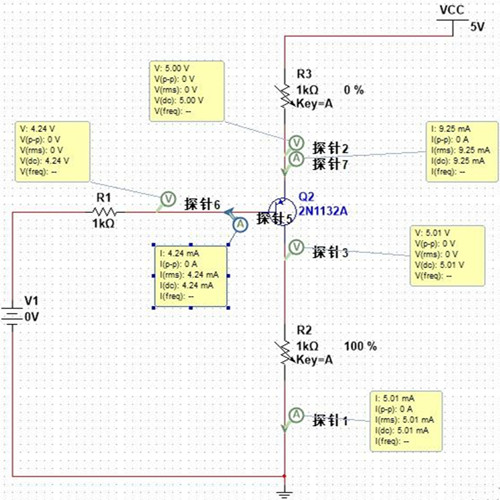

pnp飽和狀態：
發射結正偏，集電結正偏
Ue>Ub，Uc>Ub

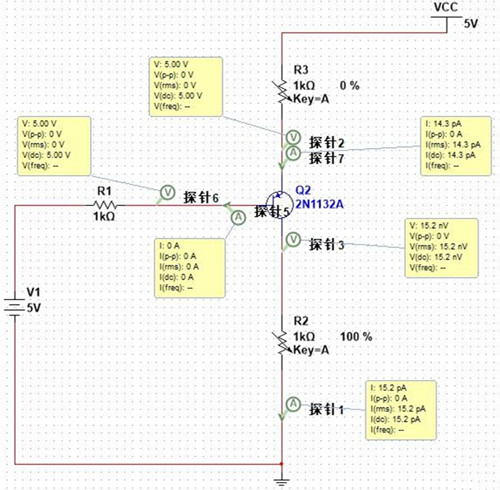

pnp截止?fàn)顟B(tài)：
對于PNP型三極管，發射結反偏，集電結反偏就是指集電極電壓小于基極電壓，發射極電壓小于基極電壓。（以PN結指向?yàn)閰⒖迹?/div>
Ub>Uc,Ub>Ue PN結直接處于截止?fàn)顟B(tài)。
