讓MOS管工作在放大區,通過Vgs電壓控制lds電流,前端將PWM波轉換成可調電壓,控制BJT后級壓降。
( P溝道是箭頭向里, N溝道是箭頭向外)
沒有速度控制輸入的風扇的另一個選擇是將PWM信號轉換為直流電壓。這可以用一個簡單的雙晶體管緩沖電路，一個線性的低壓差調壓器，或開關模式電壓監管機構。始終使用高PWM頻率(20kHz或者推薦更高的值)，以簡化過濾。

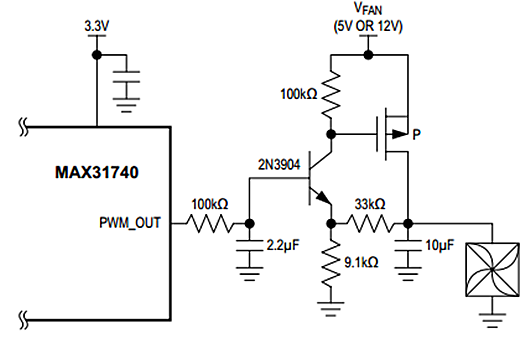

圖1顯示了一個雙晶體管緩沖器的示例電路。
