二極管單相半波整流電路
雖然交流電源有許多優點，但是在某些場合下必須使用直流電源，甚至穩定的直流電源。
二極管整流電路是利用二極管的單向?qū)щ娦詫⒔涣麟娮兂芍绷麟姷碾娐贰Ｕ麟娐烦Ｓ伤牟糠纸M成：交流電源、整流變壓器、整流管和負載。下面以電阻負載為對象來介紹二極管單向半波整流電路。

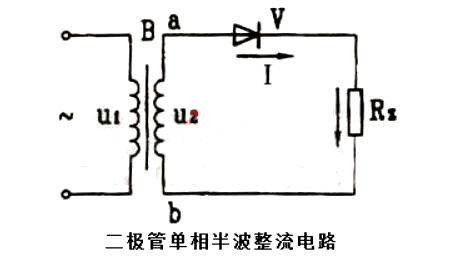

二極管單向半波整流電路如圖所示，圖中B是整流變壓器，它將電網交流電壓u1變換為符合整流電路所需的電壓u2。

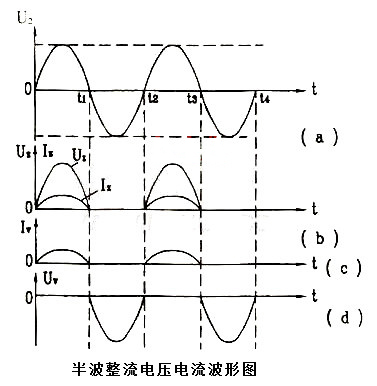

變壓器次級電壓u2的波形圖如下所示。在u2正半周（0～t1時間）內，變壓器B的a端電位為正，b端電位為負，使二極管V承受正向電壓而導通，此時負載上有電流通過。
如果忽略二極管V很小的正向降壓（硅管約為0.6～0.8伏、鍺管約0.2～0.3伏），則負載Rz上得到的電壓uz就等于u2（uz=u2）。
在u2負半周（t1～t2時間）內，變壓器B的a端電位為負，b端電位為正，二極管V承受反向電壓而截止（忽略極微小的反向漏電流），變壓器次級回路中電流為零。
由于二極管的單向?qū)щ娦裕谝粋€周期中，僅在半個周期內有電壓加在負載上，有電流通過負載，而下半周期中，負載上無電壓又無電流，因此稱這種電路為半波整流電路。
根據理論分析：負載電壓Uz的平均值為：Uz=0.45U2
半波整流電路是最簡單的二極管整流電路，由于整流效率低，電流波動大，可用于要求不高的場所。
二極管半波整流原理圖

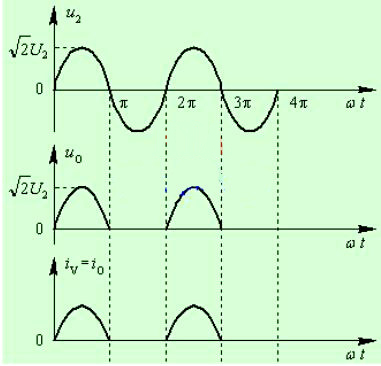

二極管就像一個主動開關，u2為正半周時，主動把電源與負載接通，u2為負半周時，主動將電源與負載堵截。因而，由下圖可見，負載上得到方向不變、巨細改動的脈動直流電壓uo如下圖所示。
由于該電路只在u2的正半周有輸出，所以稱為半波整流電路。假定將整流二極管的極性對調，可取得負極性的直流脈動電壓。
整流原理：
設變壓器二次側的電壓為：

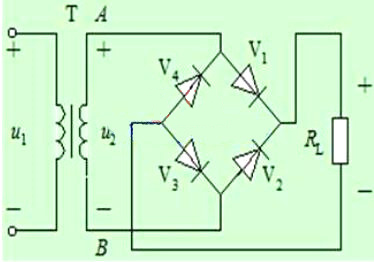

1）當u2為正半周時，A點電位最高，V點電位最低，二極管V1和V3導通，V2和V4截止，電流的通路是 A→V1→RL→V3→B。
2）當u2為負半周時，B點電位最高，A點電位最低，二極管V2和V4導通，V1和V3截止，電流的通路是 B→V2→RL→V4→A。

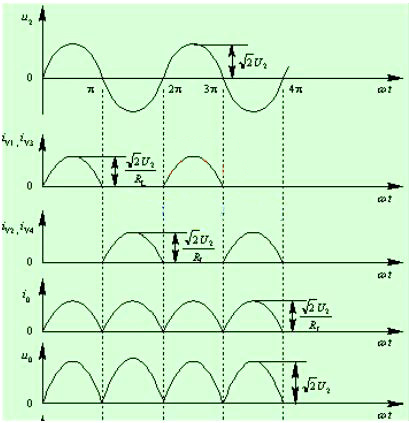

可見，在u2改動的一個周期內，負載RL上一向流過自上而下的電流，其電壓和電流的波形為一全波脈動直流電壓和電流，如下圖所示。
