問題描述：

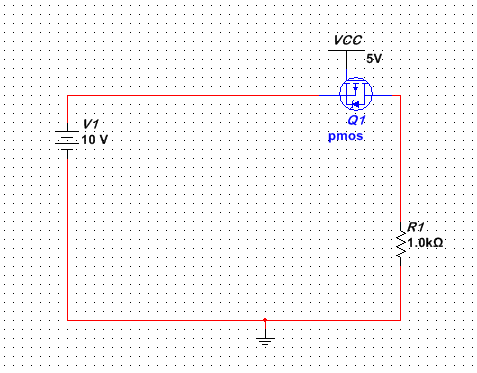

控制MOS管的Vgs可以實現開關的作用，但是當Vg小于Vd（NMOS）或者Vg小于Vd（PMOS）時，MOS管在電路起不到一個理想開關的作用，舉例電路如圖1。
圖1
圖1中VCC小于V1，這樣的電路中，當VCC=5V時，PMOS并沒有斷開，所以無法實現開關的作用。
解決方法：

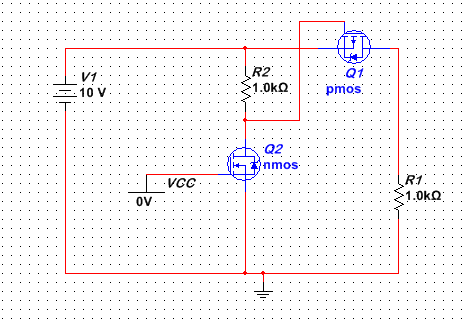

設計這樣的電路時，需要再加一個控制器來作為PMOS的控制信號。具體電路如圖2 。
圖2
圖2的電路當VCC=0V時，R1上電壓為0V，當VCC=3V時，R1上電壓為10V。實現了低電壓在高電壓電路中實現開關作用。
