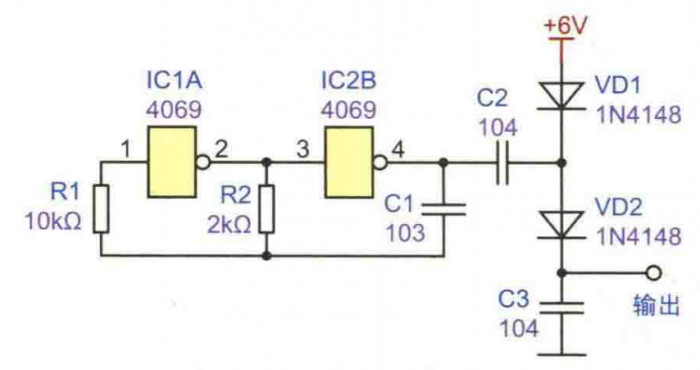

這里介紹一個利用門電路組成的倍壓升壓電路，可以為某些電子設備提供所需要的高壓工作電源。該電源雖然輸出電流不夠大，但對某些只需足夠高的電壓而不需較大電流的電路來說，還是一種經濟而方便的電源。電路原理圖見下圖。
該電路的基本工作原理是利用了電路中電容的充電作用,再通過門電路和隔離二極管的配合,使電壓成階梯狀加倍上升。在電路中首先通過由兩個門電 路組成的多諧振蕩器,產生出一系列為電容充電的控制脈沖,在脈沖的下降沿 時使電容充電,而在脈沖的上升沿時,由于二極管的隔離作用,電容上已充上 的電壓又被加倍。這樣經過一級又一級的充電、隔離,使電容上的電壓步步高 升,級數越多取得的電壓越高。
非門ICA、IC1B與R2、C1等組成一個振蕩頻率約為100kH左右的多諧振蕩器,產生的方波脈沖對C2的充電進行控制。在脈沖的下降沿,電源正極通 過VD1向C2充電,充電極性為左負右正,充電電壓幅度等同于電源電壓。在 脈沖的上升沿,由于C2上的電壓不能突變而被電源再一次疊加,故其右端電壓 再加一個電源電壓,升至兩倍的電源電壓。該2倍電壓通過VD2給C3充電,并 且這樣的過程不斷重復進行,最終在輸出端得到2倍輸出電壓。
