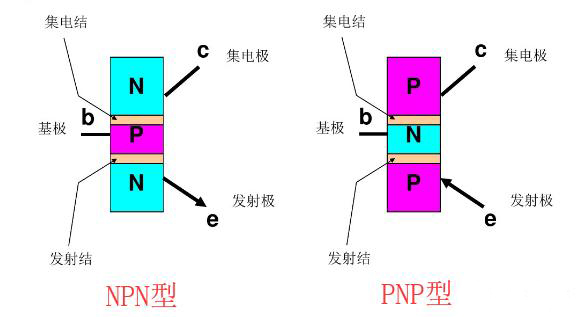

NPN型三極管和PNP型三極管這是按三極管按結構分類的，NPN型是兩塊N型半導體以及一塊P型半導體組成，如下圖左圖；而PNP型三極管一塊N型半導體以及兩塊P型半導組成，如下圖右圖。作為電流放大器件，它有三個電極，分別是集電極C，基極B，發射極E。

NPN型三極管的工作原理

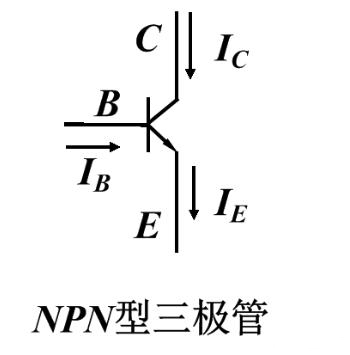

如下圖所示，定義：從基極B流至發射極E的電流叫做基極電流IB，從集電極C流至發射極E的電流叫做集電極電流 Ic。注意的是：這兩個電流的方向都是流出發射極的。以硅管為例，基極B電流在輸入電壓 大到一定值產生，基極電流的變化，會引起集電極電流很大的變化，同時變化滿足一定的比例關系：Ic=βIB，β叫做三極管的放大倍數，這就是三極管的放大作用，這時候是發射極正偏、集電極反偏，此時處于線性區，但是隨著電流的增大，增大到無法再大的程度時候就會進入飽和區，除了放大區和飽和區其實還有一個區，那就是截止區，這是三極管沒有導通時候的狀態。

PNP型三極管的工作原理

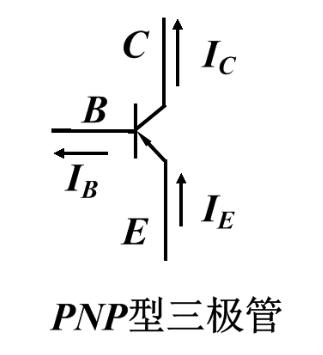

PNP型三極管的工作原理與NPN型工作原理其實差不多，只不過導通時候發射極E極電流流向基極B

三極管應用

由于具有電流放大作用，因此經常用于信號放大，例如數碼屏驅動 、MOS管驅動，還有開關作用，例如負載通斷、多諧振蕩、電平轉換等
