直流電阻是用于測量感性負載的電氣參數，中試控股比如變壓器、互感器等，早在《電力設備試驗規程》中就規定，在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，中試控股必須測量變壓器繞組的直流電阻，測量直流電阻是變壓器很重要的試驗項目，通常采用5A直流電阻測試儀進行測量。
測量直流電阻的意義
由于變壓器安裝完成后，其內部結構由絕緣介質密封，測量直流電阻的意義在于，檢查繞組內部導線和引線的焊接質量，當焊接不良好時，可以通過三相的阻值進行判別，檢查分接開關各個位置接觸是否良好，檢查繞組或引出線有無折斷處；檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；檢查層、匝間有無短路的現象。
直流電阻使用方法

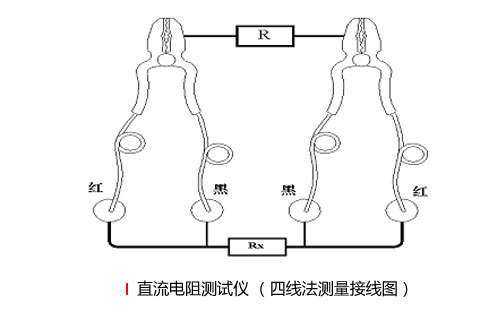

1、將被測設備，用儀器配備專用測試線連接，按下圖連接，同時確保各測試夾具夾接牢固、可靠。
2、開啟儀器電源開關，儀器顯示“歡迎使用”，稍后進入“量程選擇”界面，此時用“向上、向下”鍵移動光標，選擇所需設定的測試量程，按下“確認”鍵儀器開始測量。
3、儀器進入測量狀態中，LCD屏幕顯示充電模擬條，待充電完成后LCD屏幕顯示數值,即為被測設備直流電阻值，此時按下“確認”鍵數值將被保存并鎖定。當屏幕長時間顯示“超出量程”時,按“返回” 鍵返回上一級菜單,選擇高一檔測試量程重新測試,或請檢查測試回路是否開路。
4、 中試控股儀器進入數據鎖定界面，按“打印”鍵數據將被打印，數據打印完畢后儀器將自動放電，放電后返回上一級菜單。
