  • 分析常見開關電源中的7種驅動電路圖解
    • 發布時間:2020-05-30 16:15:39
    • 來源:
    • 閱讀次數:
    驅動電路
    驅動電路(Drive Circuit),位于主電路和控制電路之間,用來對控制電路的信號進行放大的中間電路(即放大控制電路的信號使其能夠驅動功率晶體管),稱為驅動電路。
    驅動電路的作用:將控制電路輸出的PWM脈沖放大到足以驅動功率晶體管—開關功率放大作用。
    驅動電路,開關電源
    (一)MOSFET的開關過程
    驅動電路,開關電源
    (二)柵極驅動電路的類型
    1、直接耦合型驅動電路
    驅動電路,開關電源

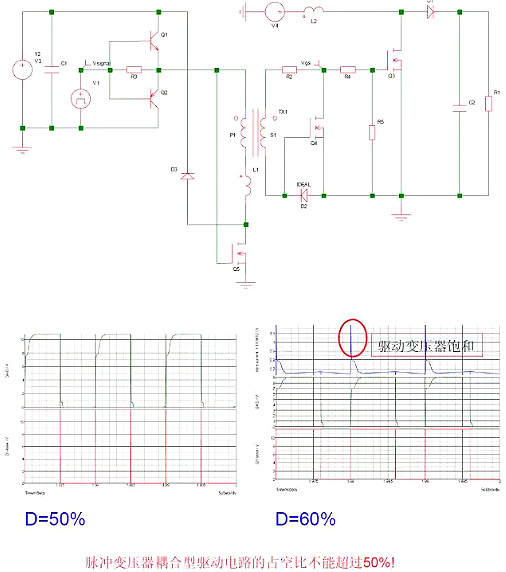

    2、脈沖變壓器耦合型驅動電路
    驅動電路,開關電源
    3、電容耦合型驅動電路
    驅動電路,開關電源

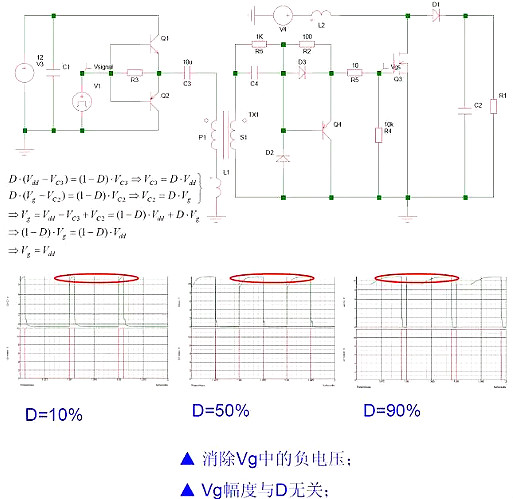

    4、電容耦合型驅動電路–改進型I
    驅動電路,開關電源
    5、電容耦合型驅動電路–改進型II
    驅動電路,開關電源
    6、用于雙管正激的驅動電路
    驅動電路,開關電源
    7、用于橋式變換器的驅動電路
    驅動電路,開關電源
    (三)驅動電路設計中的實際問題

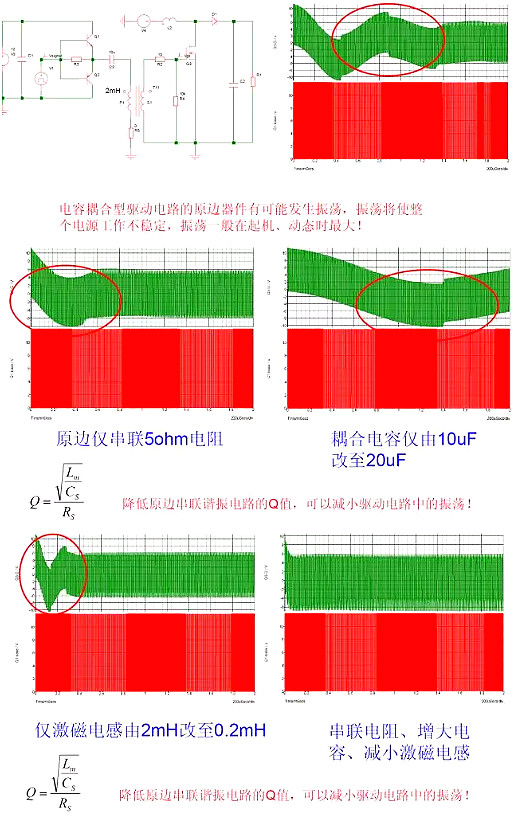

    1、電容耦合型驅動電路中的振蕩
    驅動電路,開關電源

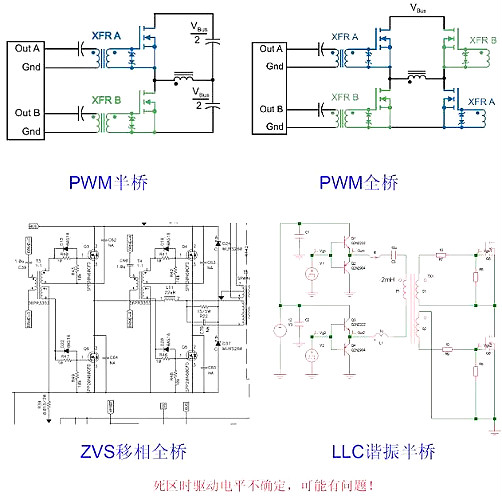

    2、橋式變換器中的驅動–常用電路
    驅動電路,開關電源

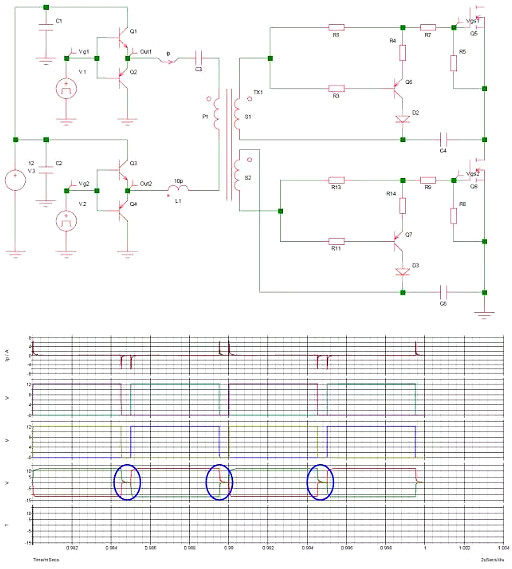

    3、橋式變換器中的驅動–改進電路
    驅動電路,開關電源
    驅動電路實質
    驅動電路的實質是給柵極電容充放電
    開通:
    1.驅動電壓足夠高,一般>10V;(減小RDS(on))
    2.足夠的瞬態驅動電流,快的上升沿; (加速開通)
    3.驅動電路內阻抗小。 (加速開通)
    驅動電路,開關電源
    關斷:
    1. 足夠的瞬態驅動電流,快的下降沿; (加速關斷)
    2. 驅動電路內阻抗小。 (加速關斷)
    3. 驅動加負壓。 (防止誤導通)分析常見開關電源中的7種驅動電路圖解
