烜芯微是國內專業生產二三極管，MOS管的生產廠家,先進的生產設備以及專業的工程師，可以很好的幫助客戶朋友穩定好品質，全自動化一貫機，加快了生產速度，以及成本的下降，實現了品質，供貨速度與價格的優勢，今天我們分享，SS38二極管參數

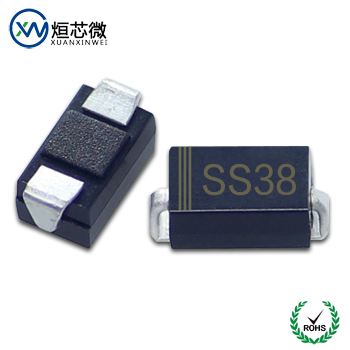

SS38屬于肖特基二極管，有DO-214AC封裝/DO-214AA/SOD-123，3種封裝，肖特基二極管其主要特點是正向?qū)▔航敌。聪蚧謴?fù)時間短和開關損耗小，是一種低功耗、超高速半導體器件。
SS38肖特基二極管規格書DO-214AC：點擊下載
SS38肖特基二極管規格書DO-214AA：點擊下載
SS38肖特基二極管規格書SOD-123：點擊下載
SS38肖特基二極管規格書SMAF：點擊下載
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：80V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：80V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：3.0A
Maximum instantaneous forward voltage at 1.0A VF 1.0A時的最大瞬時正向電壓：0.7V
Ma ximum reverse reco very time trr 最大反向恢復時間：10ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：0.3mA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：3.0mA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-55to +150℃

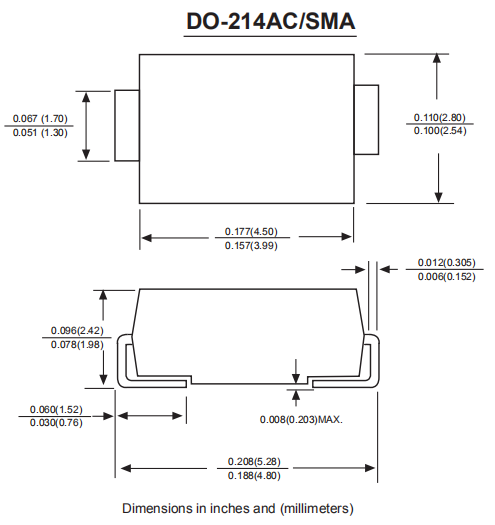

SS38肖特基二極管，DO-214AC封裝尺寸：
黑膠長：最高值4.5mm，最低值3.99mm
總長：最高值5.28mm，最低值4.8mm
寬：最高值2.8mm，最低值2.54mm
高：最高值2.42mm，最低值1.98mm
SS38肖特基二極管，DO-214AA封裝尺寸：
黑膠長：最高值4.57mm，最低值4.06mm
總長：最高值5.59mm，最低值5.21mm
寬：最高值3.94mm，最低值3.30mm
高：最高值3.12mm，最低值2.82mm

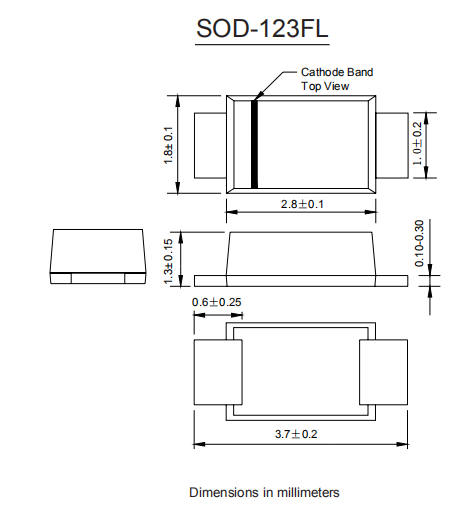

SS38肖特基二極管，SOD-123封裝尺寸：
長：3.7±0.2mm，寬：最高值1.8±0.1mm，高：1.3±0.15mm

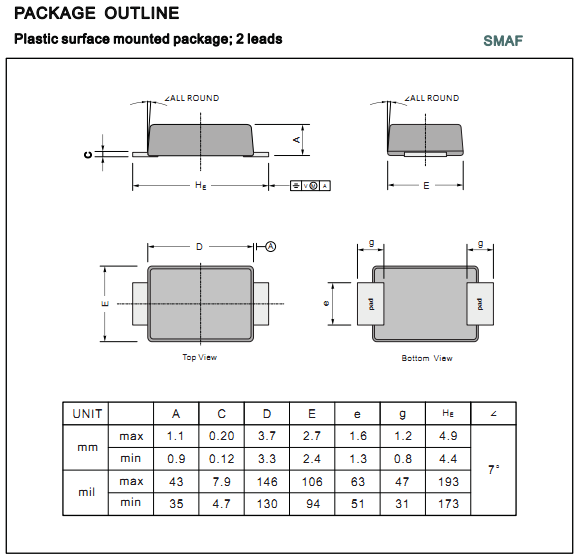

SS38肖特基二極管,SMAF封裝尺寸：
黑膠長：最高值3.7mm，最低值3.3mm
總長：最高值4.9mm，最低值4.4mm
寬：最高值2.7mm，最低值2.4mm
高：最高值1.1mm，最低值0.9mm
